產品詳情

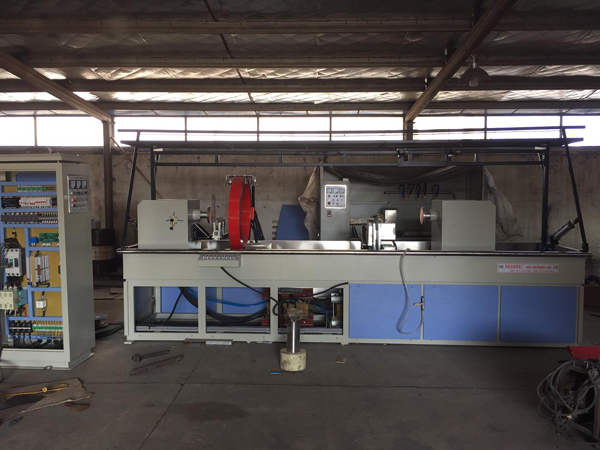

一、設備組成
|
控制中心(人機界面觸摸屏操作系統，數字顯示)
|
一套
|
|
主機(包括:縱向磁化器、周向磁化器、夾緊機構、絲桿螺母極間距調整機構、旋轉觀察機構等)
|
一套
|
|
磁化線圈伸出機構
|
一套
|
|
LED紫外燈系統
|
一套
|
|
托架調節旋轉機構
|
一套
|
|
磁懸液噴灑回收系統
|
一套
|
|
暗室系統
|
一套
|
|
二、探傷工件：
|
|
三、設備能力：
運轉時間：＞600小時/月。
探傷節拍：（35—45秒/件根據不同工件需要的時間不同，并與操作者熟練程度有關）
檢測要求：檢查工件內外表面和近表面因機加工和疲勞而引起的裂痕等細微缺陷。
四、本機設計制定標準：
JB/T8290－2011《無損檢測儀器磁粉探傷機》國標。
五、主要技術指標
周向磁化交流電流AC：0—10000A（有效值）連續可調，帶斷電相位控制（無漏檢）。
縱向磁化磁勢AC：0—24000AT（有效值）連續可調，帶斷電相控制（無漏檢）。
移動電極間距：0—4000mm。
磁化原理：通電、線圈法。
磁化方式：周向磁化、縱向磁化、復合磁化三種可靈活選用。
使用環境：—10℃—+40℃，相對濕度≤80%。
貯存環境：溫度—20℃—60℃，相對濕度≤70%。無腐蝕性氣體粉塵和強力高頻電磁污染。
紫外線強度：距工件380mm處紫外線強度不少于4500μW/cm2。
靈敏度測試：按中華人民共和國機械行業標準JB/T6065—92《磁粉探傷用標準試片》規定，以標準2號A型試片測試，顯示清晰。
電源：三相四線，380V±20%，50HZ，約400A。
檢查面：工件全部表面的裂紋等缺陷。
退磁：AC：24000—0（有效值）衰減式自動退磁。
剩磁：Br≤0.2mT。
工件旋轉觀察速度：4-6rpm。
磁化線圈：內徑800mm。線圈移動方式，電動移動。
氣動夾緊：夾緊行程0-100mm。
氣源氣壓： 0.4—0.8MP。
磁化電源柜尺寸：620*800*1800，夾持裝置尺寸：5200*800*1400（不包括暗室）
