產品詳情
一、設備組成
|
電源控制柜（包括：操作站、控制主板和主電源板等）
|
一套
|
|

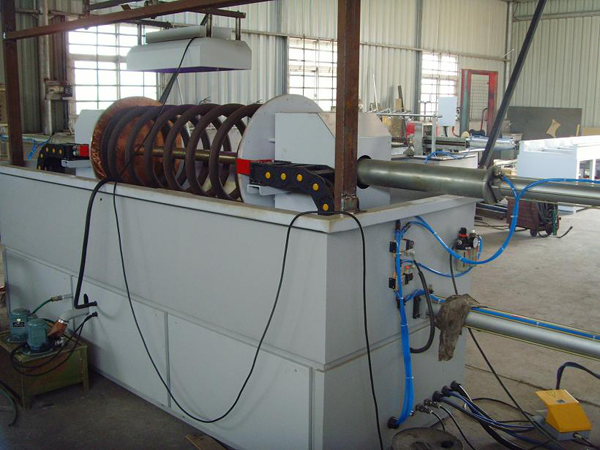

主機(包括:周、縱向變壓器、縱向磁化器、周向夾緊磁化機構、絲桿螺母極間距調整機構、旋轉觀察機構等)
|
一套
|
|
自動噴淋磁懸液噴灑系統
|
一套
|
|
暗室系統
|
一套
|
|

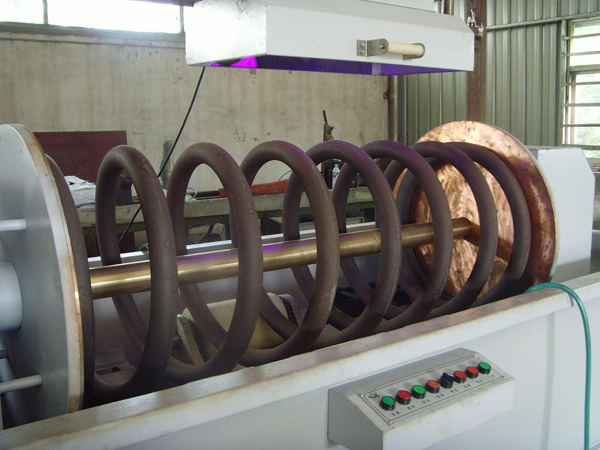

穿棒磁化機構
|
二套
|
|
LED紫外燈系統
|
一套
|
|
托架升降旋轉機構
|
一套
|
二、探傷工件：彈簧。
三、設備能力： 探傷節拍：20--35秒/件。
四、本機設計制定標準： <<磁粉檢測>> JB/T8290-2011國標。
五、主要技術指標
周向磁化電流（穿棒通電）AC：0—8000A（有效值）連續可調，帶斷電相位控制（無漏檢）。
縱向磁化磁勢（線圈）AC：0—20000AT（有效值）連續可調，帶斷電相控制（無漏檢）。
電極間距：0—1500mm。
磁化原理：穿棒通電法。
磁化方式：周向磁化、縱向磁化、復合磁化三種可靈活選用。
使用環境：—10℃—+40℃，相對濕度≤80%。
貯存環境：溫度—20℃—60℃，相對濕度≤70%。無腐蝕性氣體粉塵和強力高頻電磁污染。
紫外線強度：距工件380mm處紫外線強度不少于4000μW/cm2。
靈敏度測試：按中華人民共和國機械行業標準JB/T6065—92《磁粉探傷用標準試片》規定，以標準2號A型試片測試，顯示清晰。
電源：三相四線，380V±20%，50HZ，約300A。
檢查面：工件全部表面的裂紋等缺陷。
退磁：AC20000—0（有效值）衰減式自動退磁。
剩磁：Br≤0.2mT。
工件旋轉觀察速度：4-6rpm。
動夾緊：夾緊行程0-100mm。
氣源氣壓： 0.4—0.8MP。
磁化電源柜尺寸：620*500*1750，夾持裝置尺寸：3500*800*1400（不包括暗室）。
設備重：1.8T。
六、運行程序：手動和自動二種。
自動程序為：上料--穿棒--噴液--夾緊穿棒磁化--轉動觀察--退磁-縮棒--下料,整個過程均用小型工業PC控制。自動程序可連續進行。
