一、磁化原理：

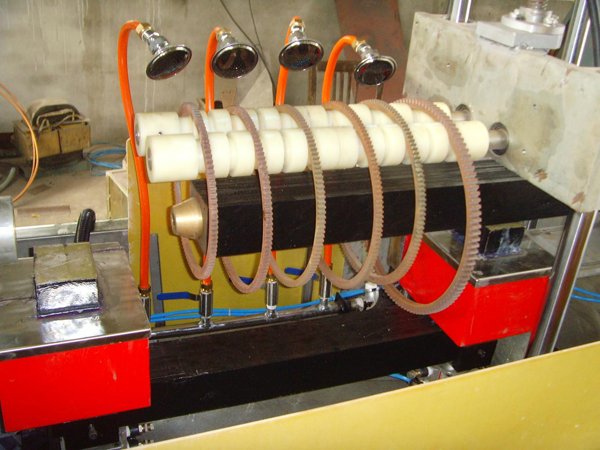

在工件中通過的磁棒中通過電流，工件表面和近表面就會產生沿圓周方向的磁場，用于檢測沿工件軸向缺陷；由于工件是環形件，本機磁軛線圈產生的磁場，通過磁棒從工件中心通過，就會在工件中產生一個沿工件周向的二次感應電流，此電流產生的磁場就可檢測工件的周向裂紋。當兩種磁場同時施加于工件時，因周、縱向磁化電流具有一定的相位差，在工件表面可形成復合旋轉磁場，可一次性發現表面近表面所有方向的缺陷。
控制電路采用集成電路技術，利用改變可控硅導通角來調整主電路輸出電流的大小，磁化電流連續可調，并具有斷電相位控制功能，既可用于連續法探傷，又可用于單方向磁化時的剩磁法探傷。
二、主要技術指標：
本機按照《中華人民共和國國家標準磁粉探傷機》<<磁粉檢測>> JB/T8290-2011國標。
輸入電源：三相四線 380V±10% ， 50Hz，300A。
暫載率：20%。
周向磁化電流：AC 0—8000A，連續可調(帶斷電相位控制)。
縱向磁化安匝：AC 0—20000AT，連續可調(帶斷電相位控制)。
退磁方式：衰減式自動退磁。
退磁時間：≤3秒。
退磁效果：剩磁≤2Gs。
磁化原理：通電、穿棒法。
電極間距：0—600mm
磁化方式：單周向磁化，單縱向磁化和復合磁化。
工件旋轉觀察速度：4-6rpm。
磁軛線圈：內徑300mm。
紫外線強度：工件表面離紫外燈泡380mm處強度不低于1000uw/cm2。
氣源氣壓： 0.4—0.8MP。
使用環境：溫度—10℃～+40℃ ，相對濕度≤80%。
貯存環境：溫度—20℃～+60℃，相對濕度≤70%，無腐蝕性氣體粉塵和強力高頻電磁污染。
靈敏度測試：按《中華人民共和國機械行業標準JB/T6065—92》磁粉探傷用標準試片規定，以15/50的A型試片測試，在工件的任意方位顯示清晰。
三、探傷工藝流程
運行程序：手動和自動二種。
自動程序：
人工上料——穿棒——旋轉——噴灑——磁化——旋轉——人工觀察——退磁——松開——下料。
