磁粉探傷機-石油機械

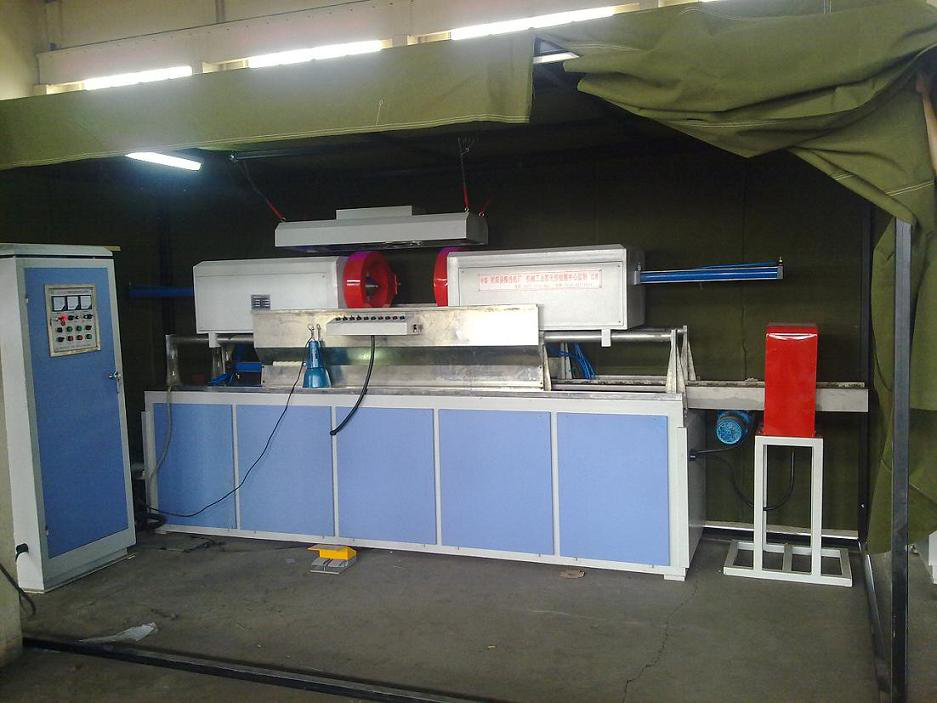

| CJW-6000E鉆桿接頭熒光磁粉探傷檢測線 |
 |
一、設備組成
| 控制中心（人機界面觸摸屏操作系統、數字顯示） | 一套 |
| 主機(包括:周、縱向變壓器、縱向磁化器、周向夾緊磁化機構、絲桿螺母極間距調整機構等) | 一套 |
| 磁懸液噴灑回收系統 | 一套 |
| 暗室系統 | 一套 |
| LED紫外燈系統 | 一套 |
| 旋轉機構 | 一套 |
| 退磁機構 | 一套 |
| 自動上下料機構 | 一套 |
| 托架升降轉動機構 | 一套 |
| 穿棒機構 | 一套 |
| 工件自動輸送機構 | 一套 |
二、探傷工件：鉆桿接頭；
三、設備能力：
探傷節拍：25－45秒/件
四、本機設計制定標準：
<<磁粉檢測>> JB/T8290-2011國標。
五、主要技術指標
周向磁化電流AC：0—6000A連續可調，帶斷電相位控制（無漏檢）。
縱向磁化磁勢AC：0—20000AT連續可調，帶斷電相控制（無漏檢）。
穿棒電流 AC:0—3000A連續可調，帶斷電相控制（無漏檢）。
探傷節拍：25—45秒/件
電極間距：600mm（可調）。
磁化原理：外表面―――通電、線圈法。
內孔―――穿棒法。
磁化方式：周向磁化、縱向磁化、復合磁化三種可靈活選用。
使用環境：—10℃—+40℃，相對濕度≤80%。
貯存環境：溫度—20℃—60℃，相對濕度≤70%。無腐蝕性氣體粉塵和強力高頻電磁污染。
紫外線強度：距工件380mm處紫外線強度不少于4000μW/cm2。
靈敏度測試：按中華人民共和國機械行業標準JB/T6065—92《磁粉探傷用標準試片》規定，以標準2號A型試片測試，顯示清晰。
電源：三相四線，380V±20%，50HZ，約250A。
檢查面：工件全部表面的裂紋等缺陷。
退磁：退磁線圈遠離式自動退磁。
退磁線圈內徑：300*300mm。
剩磁：Br≤0.2mT。
工件旋轉觀察速度：4-6rpm。
磁化線圈：內徑400mm。
移動電極：電動移動。
氣源氣壓： 0.4—0.8MP。
氣動夾緊：夾緊行程0-50mm。
穿棒氣缸行程：0－600mm（雙向）。
上料：電動自動上料。
工件輸送：托滾電動直線輸送。
工件升降：氣缸自動升降。
